來源 |?高端裝備產業研究中心 智庫 |?云腦智庫(CloudBrain-TT) 云圈?|?進“云腦智庫微信群”,請加微信:15881101905,備注您的研究方向 導讀2014年成立的英國一網公司(OneWeb)目標是打造低軌衛星星座，為偏遠地區或互聯網基礎設施落后的地區提供價格適宜的互聯網接入服務。2016年1月，英國一網公司和歐洲空中客車防務及航天公司(Airbus Defence and Space)合資成立一網衛星公司(OneWeb Satellite)，進行“一網”衛星星座的生產。2017年6月，一期“一網”星座的系統設計(720 顆衛星組成星座)和頻率規劃獲得美國聯邦無線電管理委員會(FCC)批準; 2019 年 2 月，一期“一網”星座的首批6顆衛星進入軌道;2020年完成兩次各34顆衛星發射。由于一網公司資金能力不足，同時受新冠肺炎疫情影響，導致其資金鏈斷裂，公司不得不在2020年3月遞交了破產保護申請。隨后，英國政府和印度巴帝全球公司(Bharti Global)最終與英國一網公司達成收購協議，分別注資5億美元。外加軟銀集團(SoftBank)、美國休斯網絡系統公司(Hughes Network Systems LLC)、歐洲通信衛星公司(Eutelsat S.A.)等投資者的注資，“一網”星座目前已得到了強大的資金支持。

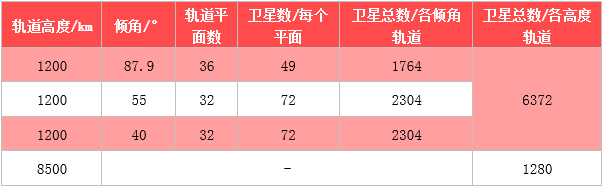

一、星座布局2017年，一網衛星公司首次向FCC提交的文件中說明，“一網”衛星星座由720顆1200km高度近地軌道(LEO)衛星和1280顆8500km高度的中地球軌道衛星構成，這些衛星使用V波段，用于實現全球覆蓋。2020年5月，一網衛星公司又向FCC申請在1200km高度的LEO，星座衛星數量增加到約47844顆。2021年1月，一網衛星公司又向FCC申請，將2020年5月申請資料中1200km高度LEO衛星數量降低到6372顆。按照一網衛星公司的設計，目前的“一網”星座布局設計應該包括6372顆LEO衛星和1280顆中地球軌道衛星，具體情況如以下圖表所示。圖表：“一網”衛星星座布局設計情況
資料來源：市場調研根據FCC的指示，一網衛星公司需要在2026年8月之前至少需要部署一半數量的衛星，在2029年之前需要完成整個“一網”衛星星座的部署。根據一網衛星公司公開的資料，其原本打算在2020年底之前完成“一網”衛星星座第一階段，即648顆LEO衛星的部署，分布在高度1200km、傾角87.9°的18個軌道面，相鄰軌道面間隔9°。但是因為2020年初的破產保護事件以及后續的融資事宜，“一網”衛星星座第一階段的部署計劃可能推遲到2022年底。第二、三階段分別完成其余LEO衛星和8500km高度中地球軌道衛星的部署。2021年10月14日，“一網”衛星星座進行了第11批34顆衛星的部署，其在軌衛星數量增加到目前的358顆，這也是2021年“一網”衛星星座的第7次部署，預計2021年12月還將進行本年度最后一次34顆衛星的部署。

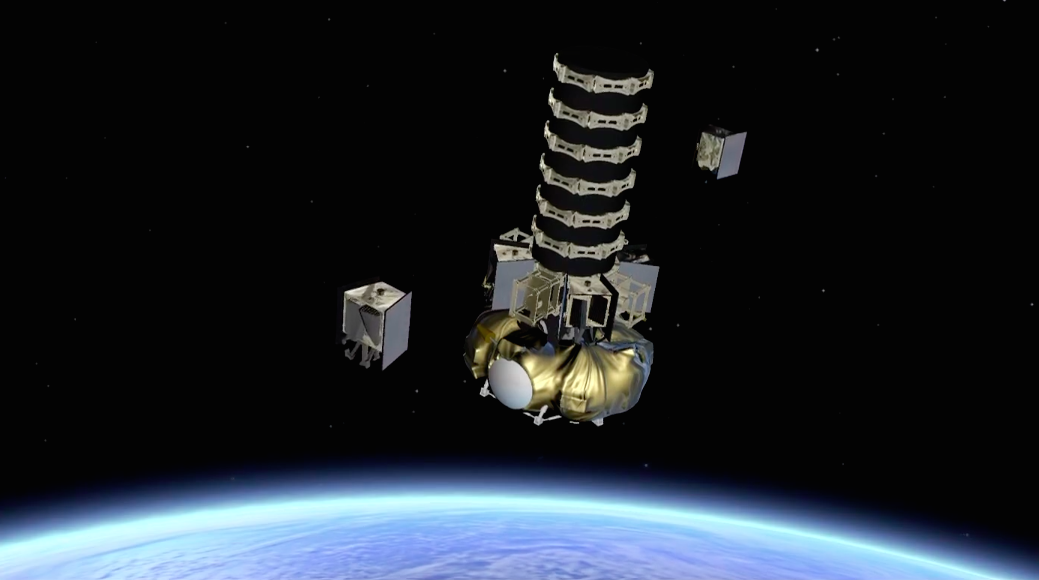

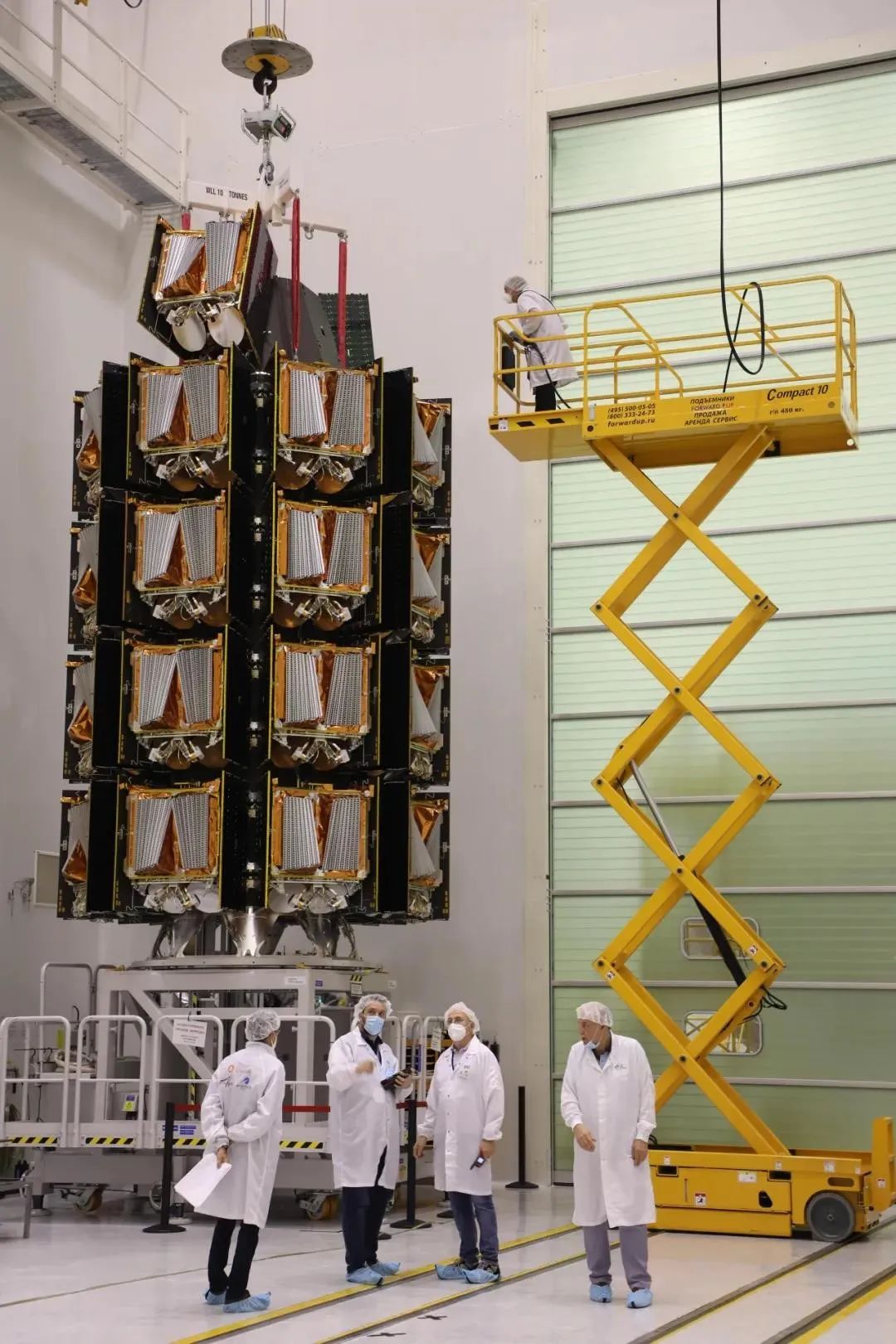

“一網”衛星部署示意圖(上)和發射上面級(下)二、工作方式及衛星特點“一網”衛星星座放棄了星間鏈路的設計，在全球(如英國、北歐、格陵蘭、冰島、北冰洋、加拿大、非洲、東南亞、美國主要地區以及我國中部)布設共44個關口站使衛星聯網，星座采用Ku波段進行用戶通信，Ka波段進行關口站通信。

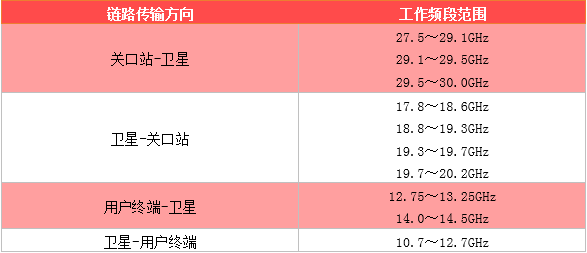

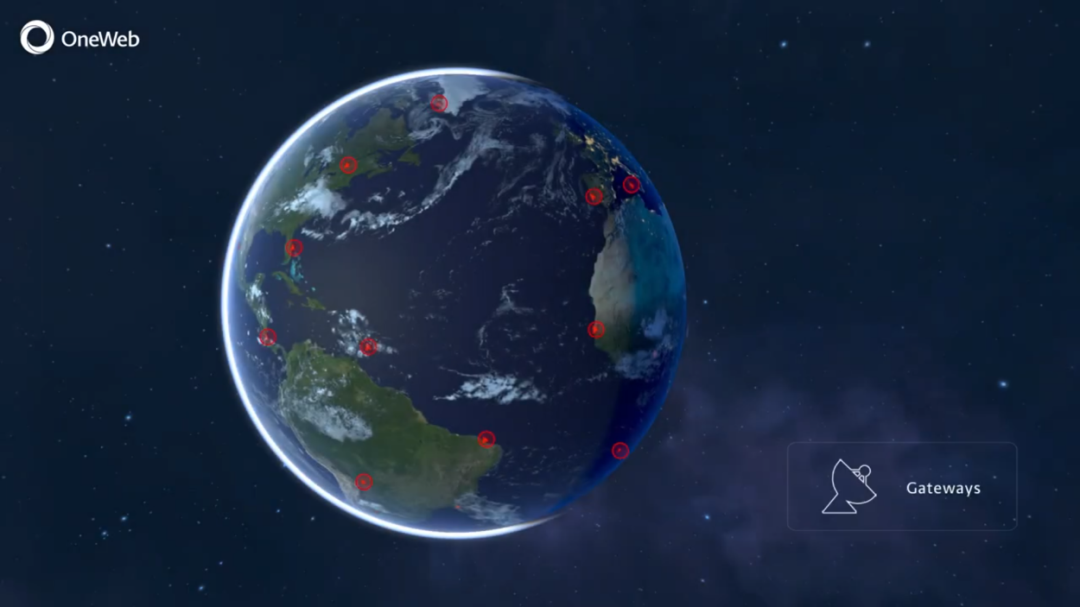

“一網”衛星星座關口站布局設計圖表：“一網”衛星星座工作頻段
資料來源：市場調研盡管“一網”衛星具備在地面到空間12.75～13.25GHz、29.1～29.5GHz頻段;空間到地面19.3～19.7 GHz、19.7～20.2GHz頻段內工作的能力，但是FCC并沒有批準“一網”衛星星座使用上述區間的工作頻率。“一網”衛星在非赤道上空運行時，單顆衛星可產生16個Ku頻段波束，實現多重覆蓋，保證每個用戶至少能在一個衛星的視線(Line of Sight)內。每個LEO衛星覆蓋范圍1080km×1080km，交換帶寬為7.5Gbps，建成后的衛星星座能夠覆蓋全球，甚至包括高緯度的北冰洋地區。用戶終端提出服務請求，由“一網”衛星通過Ku天線接收請求，由Ka天線轉發至星下點可用的關口站，關口站將請求提交給網絡服務器，返回數據后再經過“一網”衛星通過Ku天線將服務數據送給用戶終端。

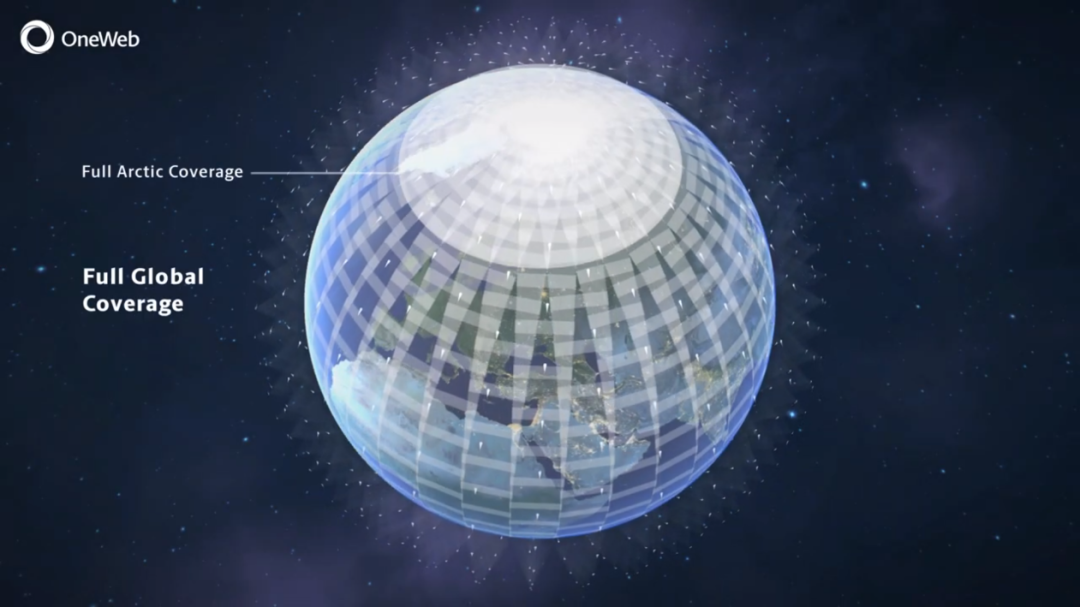

“一網”衛星星座全球覆蓋示意圖

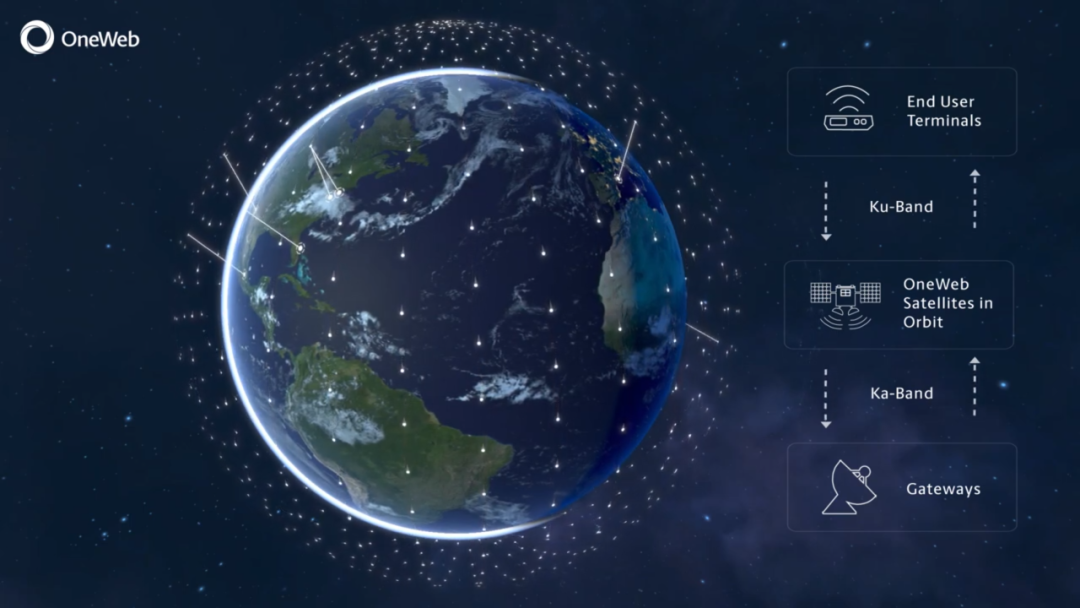

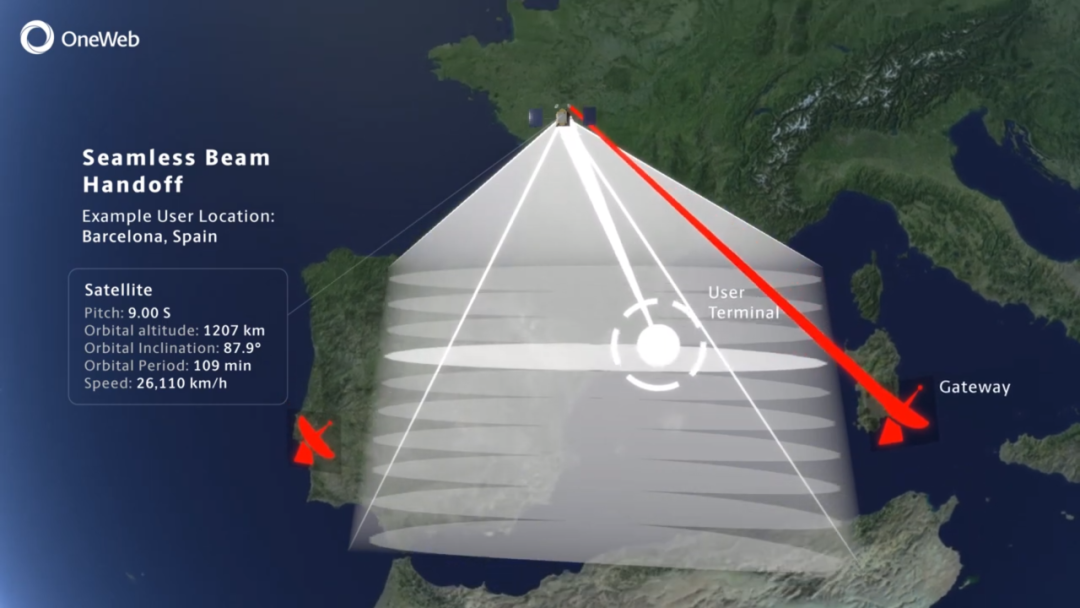

“一網”衛星星座工作方式示意圖“一網”衛星由空中客車防務及航天公司負責設計，由一網衛星公司負責生產。單個衛星重約147.5kg，星上載荷包括兩個TT&C(遙測)天線、兩個Ku波段天線和兩個Ka波段天線，采用“太陽能板+鋰離子電池”供儲能系統，推進系統為氙氣電推進，在軌工作壽命約為5年，失效后通過可靠的氙氣電推進系統在5年內將軌道近地點改為小于200km，最終墜落大氣層中燒毀。在赤道上空的“一網”衛星為了不與地球同步軌道(GEO)衛星的頻段發生干涉，特別設計了“漸進傾斜”(Progressive Pitch)技術。如果赤道上空的“一網”衛星剛好運行到GEO衛星的下方，“一網”衛星的信號會受到干涉，此時只能關閉衛星。但“漸進傾斜”技術可以通過改變非垂直干涉窗口衛星的俯仰，逐步傾斜衛星的波束，在垂直干涉窗口衛星關閉的情況下，依舊可以為赤道星下點區域內的客戶提供服務。

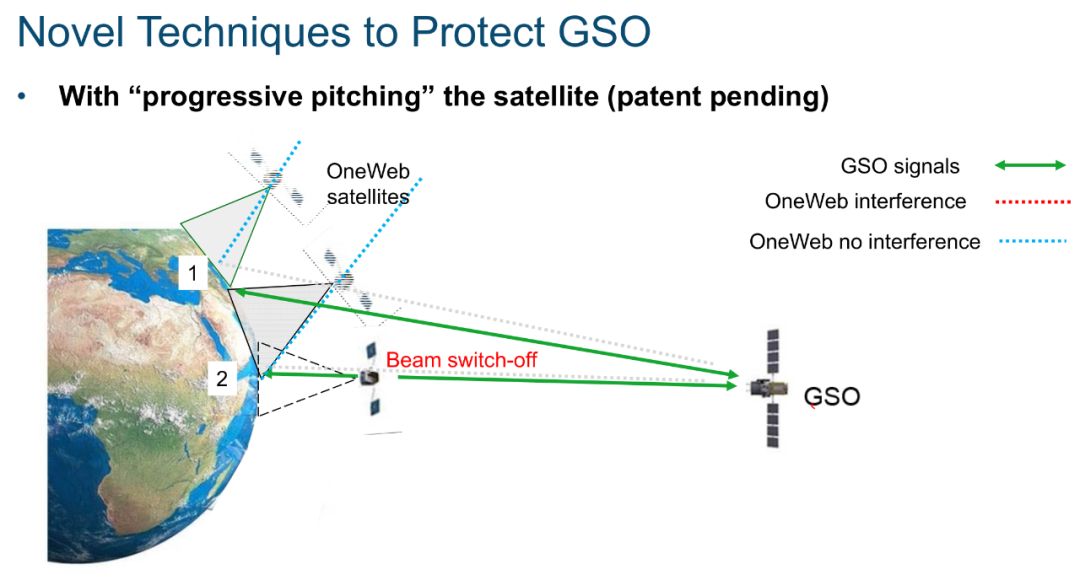

“一網”衛星“漸進傾斜”技術示意圖三、星座優勢“一網”衛星星座是目前提出第一個實現全球覆蓋的低軌商業通信衛星系統，可以為偏遠地區的個人、企業用戶;鐵路、公路車輛;海上作業單位;航空器;應急救援車輛等提供通信服務，一網公司為各個應用場景設計了用戶終端設備。完全部署的“一網”衛星星座將是覆蓋范圍最廣，衛星覆蓋密度最高的低軌商業通信衛星系統。如下圖所示，無論在人口最密集的北緯20～40°還是人口最稀疏的高緯度地區，用戶視線內的“一網”衛星數量都遠超過其他低軌商業通信衛星系統。

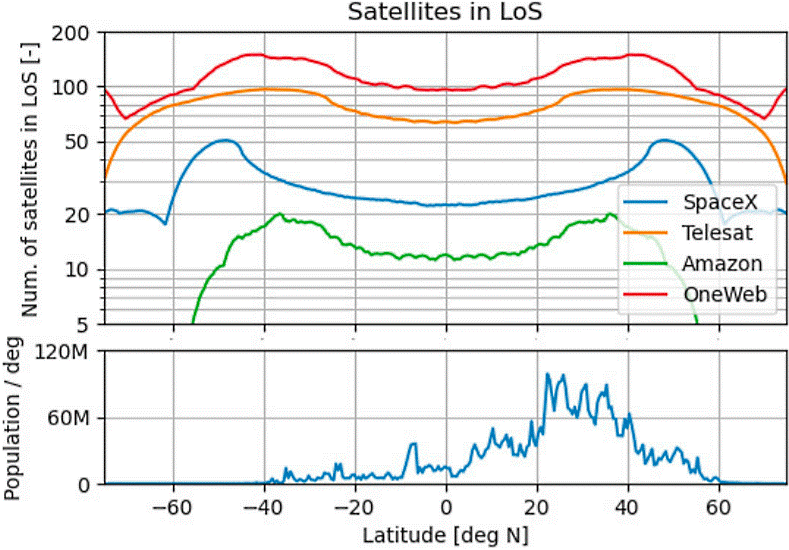

用戶視線內的“一網”衛星數量為保證經濟性，一網衛星公司采取了流水線生產模式，可實現每月40顆衛星的批量化生產，借鑒汽車制造業經驗，創新的建設了世界首條衛星生產流水線，實現了一體化的設計、生產、總裝與測試流程，生產中大量采用協作機器人、自導引運輸車等自動化措施，實現整星批產。在測試中，一網衛星公司將零部件測試流程提前到部件交付之前，并采用數字化測試，增強現實及大數據等先進技術，大幅提升測試效率。

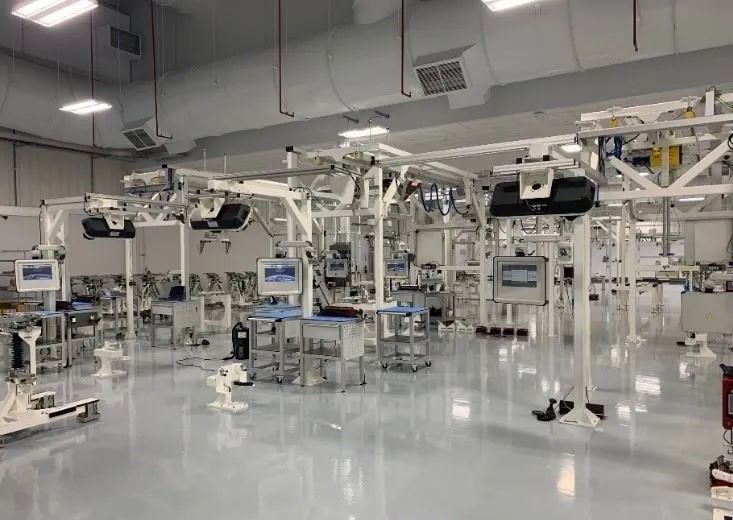

一網衛星公司位于美國佛羅里達州的衛星流水線工廠為了降低開發成本，提高衛星效能、衛星入軌成功率，一網公司還與美國高通公司(Qualcomm，提供衛星天線芯片)、美國休斯網絡系統公司(設計地面關口站)、歐洲空中客車防務及航天公司(衛星整體設計)、歐洲阿里安航天公司(Arianespace，發射業務)、維珍銀河公司(Virgin Galactic，發射業務)等合作。初步預測，“一網”衛星星座第一階段部署成本約19.4億美元，建設成本約合33.7萬美元/(Gbit/s)。在印度巴帝全球公司入股后，未來的衛星發射還有可能用到印度GSLV MKⅢ運載火箭。小結“一網”衛星星座預計在2021年底前正式開通北緯50°以上地區的服務業務。2021年下半年進行的4次發射(已完成3次)主要為對南半球服務的衛星。這些發射把“一網”衛星星座在北半球的覆蓋范圍擴大到北緯 20°，同時也納入了南極地區，預計在2022年覆蓋赤道地區。目前看來，“一網”衛星星座的資金方主要是印度和英國，英國在脫歐后無法再使用“伽利略”衛星導航系統(Galileo satellite navigation system)，而印度一直試圖建立屬于自己的衛星導航系統，奈何實力有限。可以看出，兩國都期望通過對一網公司的注資，組建自有的通信、導航定位系統。參考資料1. ONEWEB NON-GEOSTATIONARY SATELLITE SYSTEM (LEO)2. https://eoportal.org/web/eoportal/satellite-missions/content/-/article/oneweb3. A Simulation of the SpaceX, Amazon, Telesat and OneWeb Broadband Satellite Constellations4. 馬忠成，李心蕊，章羅娜，饒建兵，高利春.“星鏈”“一網”星座研發運行架構分析[J].國際太空，2020(10)：24-28.5. 梁曉莉，王聰，李云.“一網”星座最新發展分析[J].中國航天，2019(07):29-31.－?The End － 聲明：歡迎轉發本號原創內容，轉載和摘編需經本號授權并標注原作者和信息來源為云腦智庫。本公眾號目前所載內容為本公眾號原創、網絡轉載或根據非密公開性信息資料編輯整理，相關內容僅供參考及學習交流使用。由于部分文字、圖片等來源于互聯網，無法核實真實出處，如涉及相關爭議，請跟我們聯系。我們致力于保護作者知識產權或作品版權，本公眾號所載內容的知識產權或作品版權歸原作者所有。本公眾號擁有對此聲明的最終解釋權。 投稿/招聘/推廣/合作/入群/贊助?請加微信：15881101905，備注關鍵詞
